Quadratisches und rechteckiges Rohrwird häufig verwendet, wenn Ingenieure, Hersteller, Auftragnehmer und industrielle Einkäufer eine Kombination aus struktureller Effizienz, sauberer Geometrie, einfacher Herstellung und zuverlässiger Maßhaltigkeit benötigen. Sein geschlossener Querschnitt bietet einen nützlichen Druck- und Torsionswiderstand, während seine flachen Flächen das Schweißen, Verschrauben, Beschichten und Anbringen von Komponenten vereinfachen. ASTM A500/A500M umfasst beispielsweise kaltgeformte geschweißte und nahtlose Strukturrohre aus Kohlenstoffstahl in runden, quadratischen, rechteckigen und Sonderformen für allgemeine Strukturanwendungen. Beim richtigen Rohr kommt es jedoch nicht nur auf die Nennmaße an. Wandstärke, Stahlsorte, Belastungsbedingungen, Verbindungsdesign, Korrosionsbelastung, Herstellungsprozess, Toleranzen, Oberflächenbehandlung und Prüfanforderungen beeinflussen alle das Endergebnis. In diesem Leitfaden werden diese Faktoren in praktischer Form erläutert, damit Käufer quadratische und rechteckige Rohre sicherer auswählen können.

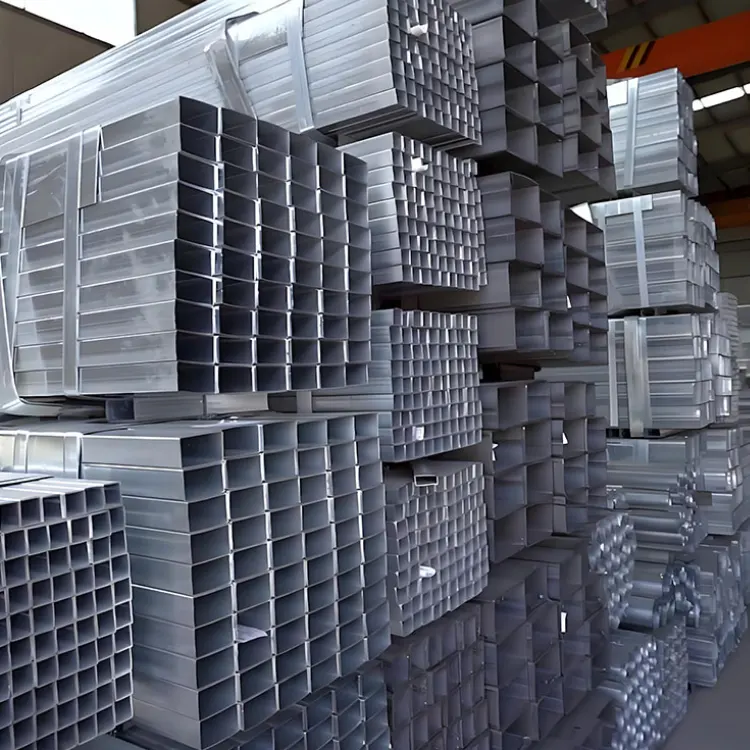

Quadrat- und Rechteckrohre sind hohle Stahlprofile, die zu geschlossenen Profilen geformt werden. Ein quadratisches Rohr hat vier gleiche Seiten, während ein rechteckiges Rohr zwei längere und zwei kürzere Seiten hat. Beide Konfigurationen bieten flache Außenflächen und einen geschlossenen Querschnitt, wodurch sie für Strukturelemente, Rahmen, Stützen, Maschinen, Transportgeräte, architektonische Strukturen und gefertigte Baugruppen nützlich sind.
In der Strukturterminologie werden diese Produkte oft als Hohlprofile oder HSS bezeichnet. Das Steel Tube Institute beschreibt HSS als Baustahlrohre, die in runder, quadratischer und rechteckiger Form hergestellt werden, und weist auf deren Verwendung in Gebäuden und anderen hergestellten Produkten hin. ASTM A500/A500M umfasst kaltgeformte, geschweißte und nahtlose Strukturrohre aus Kohlenstoffstahl in diesen Formen für geschweißte, genietete oder geschraubte Konstruktionen und allgemeine strukturelle Zwecke.
Das hohle Design ist wichtig, da es Material um einen offenen Innenraum herum platziert, anstatt einen völlig massiven Abschnitt zu schaffen. Dies kann für ein sinnvolles Gleichgewicht zwischen struktureller Leistung und Materialverbrauch sorgen. Für Käufer besteht der praktische Vorteil darin, dass ein richtig spezifiziertes Rohr die erforderliche Leistung erbringen kann, ohne dass automatisch eine massive Stange oder ein viel schwereres Strukturprofil erforderlich ist.
Die Geometrie eines Rohres hat direkten Einfluss darauf, wie es sich unter Last verhält. Quadratische und rechteckige Profile sind geschlossene Profile, sodass ihre Wände einen durchgehenden Umfang bilden. Diese Geometrie kann besonders nützlich sein, wenn eine Komponente Druck-, Biege- oder Torsionskräften ausgesetzt ist.
Bei Druckgliedern sind die Querschnittsgeometrie und die Wandstärke entscheidend. Ein Rohr, das optisch hochwertig erscheint, verfügt möglicherweise nicht über die ausreichende Kapazität, wenn die Wand für den erforderlichen Belastungszustand zu dünn ist. Umgekehrt können unnötig dicke Wände den Materialverbrauch, das Fertigungsgewicht und die Projektkosten erhöhen.
Geschlossene Abschnitte können auch bei Torsionsanwendungen Vorteile bieten. Das Steel Tube Institute weist darauf hin, dass geschlossene HSS-Profile vorteilhaft sind, um Torsionsbelastungen standzuhalten. Dieselbe Quelle hebt auch das hohe Festigkeits-Gewichts-Verhältnis von HSS und die relativ geringe Oberfläche von rechteckigem und quadratischem HSS im Vergleich zu einigen offenen Abschnitten mit vergleichbarer Kapazität hervor.
Die Rohrgröße allein bestimmt nicht die strukturelle Eignung. Ingenieure sollten gemeinsam die Belastung, die nicht unterstützte Länge, die Verbindungsdetails, die Wandschlankheit, die Materialeigenschaften, die Herstellungsmethode und die geltenden Designanforderungen bewerten.
Die beiden Profile haben viele gemeinsame Eigenschaften, aber ihre Geometrie macht sie in unterschiedlichen Situationen nützlich. Vierkantrohre haben in beiden Hauptrichtungen die gleichen Abmessungen, was sie praktisch macht, wenn eine Struktur eine relativ ausgewogene Geometrie erfordert. Rechteckrohre bieten unterschiedliche Querschnittsabmessungen, sodass Konstrukteure die tieferen Abmessungen entsprechend der primären Biegeanforderung ausrichten können.
| Faktor | Vierkantrohr | Rechteckiges Rohr |
|---|---|---|
| Geometrie | Vier gleiche Seiten | Zwei lange Seiten und zwei kurze Seiten |
| Typischer Vorteil | Ausgewogene Geometrie und praktischer Rahmen | Effiziente Ausrichtung für gerichtete Lasten |
| Herstellung | Flache Flächen vereinfachen viele Verbindungen | Flache Flächen ermöglichen eine flexible Ausrichtung und Befestigung |
| Häufige Verwendungen | Rahmen, Pfosten, Stützen, Gerätekonstruktionen | Träger, Rahmen, Fahrgestelle, Gestelle, Strukturstützen |
Die Wahl zwischen beiden sollte daher auf der tatsächlichen Geometrie und dem Lastpfad basieren und nicht einfach nur eine Form als allgemein überlegen betrachten. In vielen Projekten können beide Profile zusammen verwendet werden.
Viele Kaufprobleme sind eher auf unvollständige Spezifikationen als auf die Röhre selbst zurückzuführen. Eine Anfrage wie „Vierkantstahlrohr“ reicht für einen Hersteller möglicherweise nicht aus, da darin die erforderlichen Abmessungen, Wandstärke, Qualität, Norm, Oberflächenbeschaffenheit, Länge, Toleranz oder Menge nicht angegeben sind.
Eine praktische Einkaufscheckliste sollte Folgendes umfassen:
Für den internationalen Einkauf ist es besonders wichtig, Maße, Einheiten, Standards und Toleranzen konsistent zu halten. Die Vermischung metrischer und imperialer Anforderungen ohne klare Angabe der maßgeblichen Spezifikation kann zu vermeidbaren Missverständnissen führen.
Durch die Kombination aus geschlossener Querschnittsgeometrie und flachen Flächen können quadratische und rechteckige Rohre an viele Industrie- und Bauumgebungen angepasst werden.
Säulen, Rahmen, Dachkonstruktionen, Stützen, Trennwände und architektonische Stahlkonstruktionen.
Maschinenrahmen, Gerätebasen, Plattformen, Schutzvorrichtungen, Gestelle und Stützstrukturen.
Fahrgestellkomponenten, Anhänger, landwirtschaftliche Geräte und gefertigte Strukturbaugruppen.
Sichtbare Rahmen, Eingänge, Vordächer, Geländer, Trennwände und freiliegende Stahlelemente.
Architektonisch exponierte Anwendungen können von den glatten Flächen und abgerundeten Ecken profitieren, die üblicherweise mit HSS verbunden sind. Diese Eigenschaften können auch die visuelle Integration von Strukturelementen in zeitgenössische Designs vereinfachen.
Flache Außenflächen sind einer der praktischen Gründe, warum quadratische und rechteckige Rohre bei Herstellern beliebt sind. Komponenten können auf ebenen Flächen positioniert werden, und Schweißen, Bohren, Schrauben, Schneiden und die Installation von Halterungen können häufig anhand einfacher Referenzpunkte geplant werden.
Die Geometrie unterstützt zudem eine saubere Rahmenkonstruktion. Beispielsweise können zwei Vierkantrohre gegenüberliegend oder im rechten Winkel ausgerichtet werden, ohne dass die kontinuierlich gekrümmte Oberfläche eines Rundrohrs berücksichtigt werden muss. Rechteckrohre können zusätzlich so ausgerichtet werden, dass ihre tiefere Seite der gewünschten Strukturrichtung entspricht.
Die Herstellung sollte jedoch nicht als rein dimensionale Frage behandelt werden. Schnittgenauigkeit, Eckenradius, Wandstärke, Schweißqualität, Wärmeeintrag, Verbindungsvorbereitung, Verformungskontrolle und Inspektion nach der Fertigung können alle Einfluss auf die Endmontage haben.
Bestätigen Sie vor der Massenproduktion die tatsächlichen Rohrabmessungen, Eckgeometrie, Toleranzen, Schweißverfahren und Verbindungsdesign anhand repräsentativer Muster, wenn für die Baugruppe strenge Maßanforderungen gelten.
Stahlrohre, die im Freien oder in aggressiven Umgebungen verwendet werden, erfordern möglicherweise einen Korrosionsschutz. Die geeignete Behandlung hängt von den Expositionsbedingungen, der erwarteten Lebensdauer, den Anforderungen an das Erscheinungsbild, der Fertigungsreihenfolge und der Wartungsstrategie ab.
Ebenso wichtig wie die Beschichtung selbst ist die Oberflächenvorbereitung. Schmutz, Öl, Walzzunder, Feuchtigkeit, Schweißspritzer und Fertigungsschäden können die Haftung der Beschichtung und die Langzeitleistung beeinträchtigen. Käufer sollten daher sowohl das gewünschte Finish als auch gegebenenfalls den erforderlichen Vorbereitungsstandard angeben.
Gleichbleibende Qualität beginnt beim geeigneten Rohmaterial und setzt sich durch Formen, Schweißen, Dimensionieren, Endbearbeitung, Inspektion und Verpackung fort. Für eine anspruchsvolle technische Anwendung reicht ein optisch ansprechendes Rohr nicht unbedingt aus.
| Qualitätsbereich | Was zu überprüfen ist |
|---|---|
| Chemische Zusammensetzung | Einhaltung der angegebenen Materialgüte und der geltenden Norm |
| Mechanische Eigenschaften | Streckgrenze, Zugfestigkeit, Dehnung und andere spezifizierte Anforderungen |
| Abmessungen | Außenmaße, Wandstärke, Länge, Geradheit und Toleranzen |
| Schweißqualität | Schweißnahtintegrität und Einhaltung der relevanten Fertigungsspezifikation |
| Oberfläche | Oberfläche, Beschichtungszustand, Korrosionsschutz und sichtbare Mängel |
| Dokumentation | Mühlenzertifikate, Inspektionsberichte, Rückverfolgbarkeit und Versandaufzeichnungen, sofern erforderlich |
ASTM A500/A500M umfasst beispielsweise Anforderungen in Bezug auf die chemische Zusammensetzung, Herstellung, Prüfung, Inspektion und Endbearbeitung. Die anwendbare Norm sollte immer anhand des spezifischen Projekts bestätigt werden, da nicht jede Stahlrohrnorm für alle Betriebsbedingungen geeignet ist.
Eine starke Einkaufsspezifikation verringert Kommunikationslücken zwischen Käufer, Hersteller, Qualitätsteam, Logistikdienstleister und Endbenutzer. Anstatt nur einen Produktnamen anzugeben, geben Sie eine vollständige technische Beschreibung an.
Beispiel einer Spezifikationsstruktur:
Produkt: Quadratisches und rechteckiges Stahlrohr
Form: Quadratisch / Rechteckig
Abmessungen: Angegebene Außenbreite × Höhe
Wandstärke: Spezifizierte Dicke
Material: Erforderliche Stahlsorte
Standard: Anwendbare ASTM-/EN-/JIS-/GB-Spezifikation
Länge: Feste oder Standardlänge
Oberfläche: Schwarz / verzinkt / beschichtet
Inspektion: Erforderliche Prüfzeugnisse und Prüfdokumente
Verpackung: Gebündelt und geschützt für den internationalen Versand
Dieser Detaillierungsgrad ist besonders wertvoll für OEM-Projekte und Nachbestellungen. Sobald eine Spezifikation bestätigt und dokumentiert wurde, können zukünftige Einkäufe auf derselben technischen Referenz basieren, anstatt sich auf informelle Produktbeschreibungen zu verlassen.
Quadratische Rohre haben vier gleiche Seiten, während rechteckige Rohre zwei unterschiedliche Seitenabmessungen haben. Die rechteckige Geometrie bietet mehr Flexibilität, wenn ein Strukturelement in einer Richtung eine größere Tiefe benötigt.
Ja. Strukturrohrnormen wie ASTM A500/A500M decken speziell quadratische und rechteckige Kohlenstoffstahlrohre für allgemeine Strukturzwecke und Bauanwendungen ab. Die tatsächliche Eignung hängt von der Sorte, den Abmessungen, der Belastung, den Anschlüssen und den geltenden Designanforderungen ab.
Nicht unbedingt. Mit zunehmender Wandstärke verändern sich Gewicht, Querschnittseigenschaften, Fertigungsanforderungen und Kosten. Die richtige Dicke sollte anhand der strukturellen und fertigungstechnischen Anforderungen der Anwendung ermittelt werden.
Viele Strukturrohre werden als Schweißprodukte hergestellt und können mithilfe geeigneter Schweißverfahren in gefertigte Baugruppen integriert werden. Die Schweißanforderungen sollten entsprechend dem Material, der Dicke, dem Verbindungsdesign, den Betriebsbedingungen und den geltenden Normen festgelegt werden.
Geben Sie Rohrform, Außenabmessungen, Wandstärke, Materialqualität, anwendbare Norm, Länge, Oberflächenbehandlung, Menge, Inspektionsanforderungen, Verpackungsanforderungen und Bestimmungsort an. Für individuelle Projekte sind Zeichnungen oder technische Spezifikationen hilfreich.
Abhängig von den Produktionskapazitäten des Herstellers können Abmessungen, Längen, Oberflächenbeschaffenheiten, Verpackungen und fertigungsbezogene Anforderungen angepasst werden. Kundenspezifische Bestellungen sollten anhand der Produktionskapazität, der geltenden Toleranzen, der Mindestbestellmenge und der technischen Anforderungen bestätigt werden.
Quadratische und rechteckige Rohre kombinieren ein geschlossenes Strukturprofil mit praktischen flachen Oberflächen und eignen sich daher für den Einsatz im Baugewerbe, bei Industrieanlagen, im architektonischen Stahlbau, im Transportwesen und bei gefertigten Baugruppen. Seine Leistung hängt von der vollständigen Spezifikation und nicht nur von der Form ab. Abmessungen, Wandstärke, Materialqualität, Herstellungsverfahren, Belastungsbedingungen, Verbindungen, Oberflächenschutz, Inspektion und Anwendungsumgebung sollten alle berücksichtigt werden, bevor eine Bestellung abgeschlossen wird.
Für Käufer besteht der effektivste Ansatz darin, die Projektanforderungen in eine klare technische Spezifikation umzuwandeln und mit einem Lieferanten zusammenzuarbeiten, der in der Lage ist, einheitliche Abmessungen, Materialqualität, Produktionskontrolle, Dokumentation und Verpackung einzuhalten.Tianjin Shixinda Steel Sales Co., Ltd.kann Käufer bei der Suche nach quadratischen und rechteckigen Rohrlösungen für unterschiedliche industrielle und strukturelle Anforderungen unterstützen, wobei Produktspezifikationen und Liefervereinbarungen entsprechend den individuellen Projektanforderungen besprochen werden.
