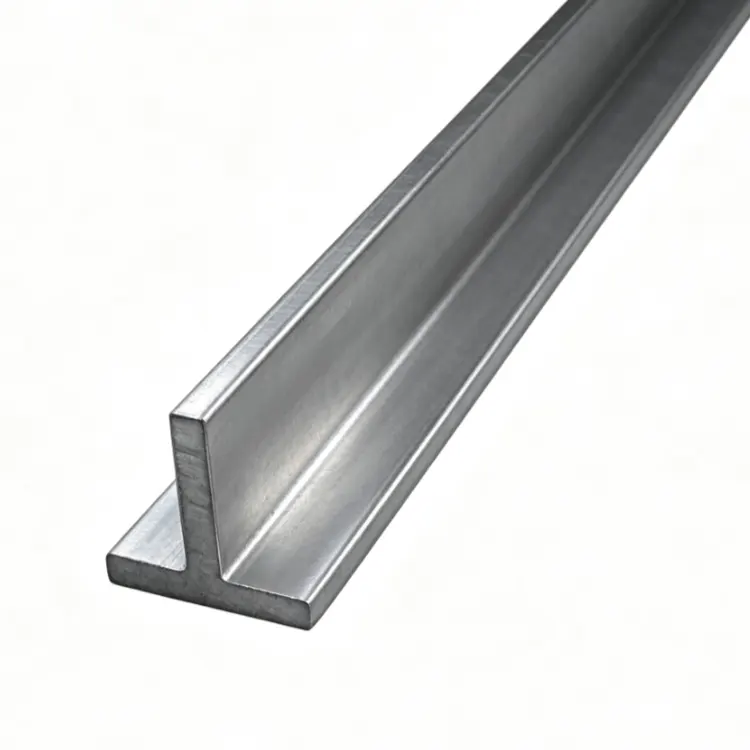

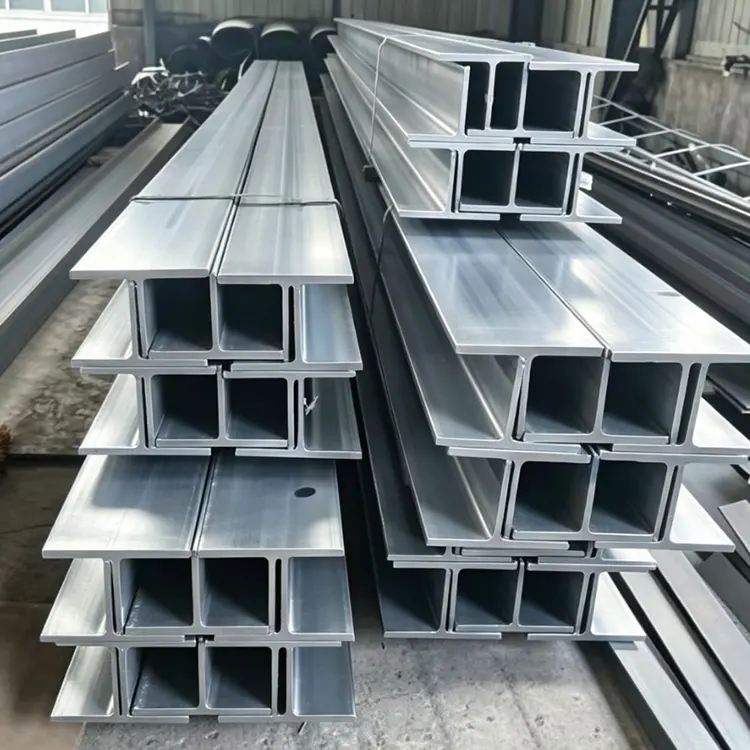

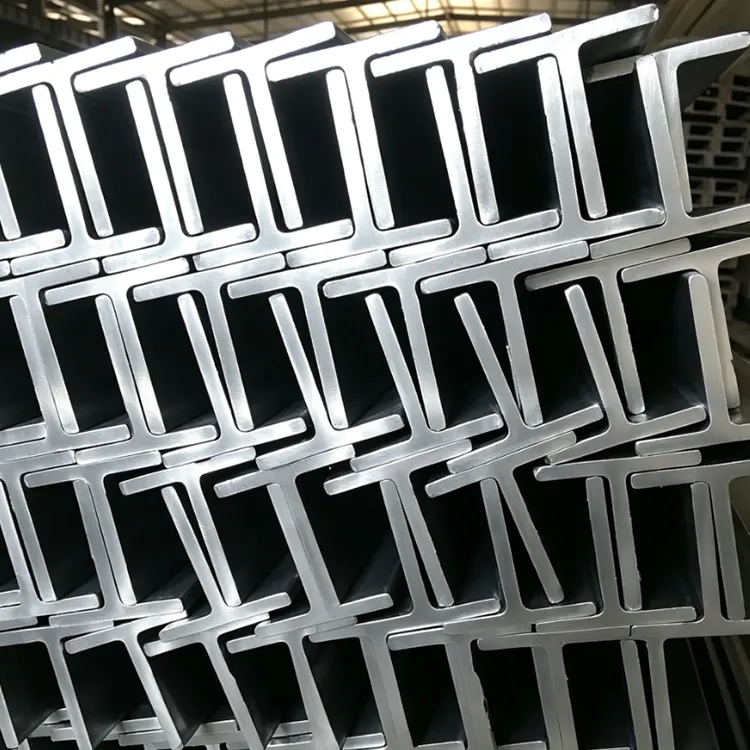

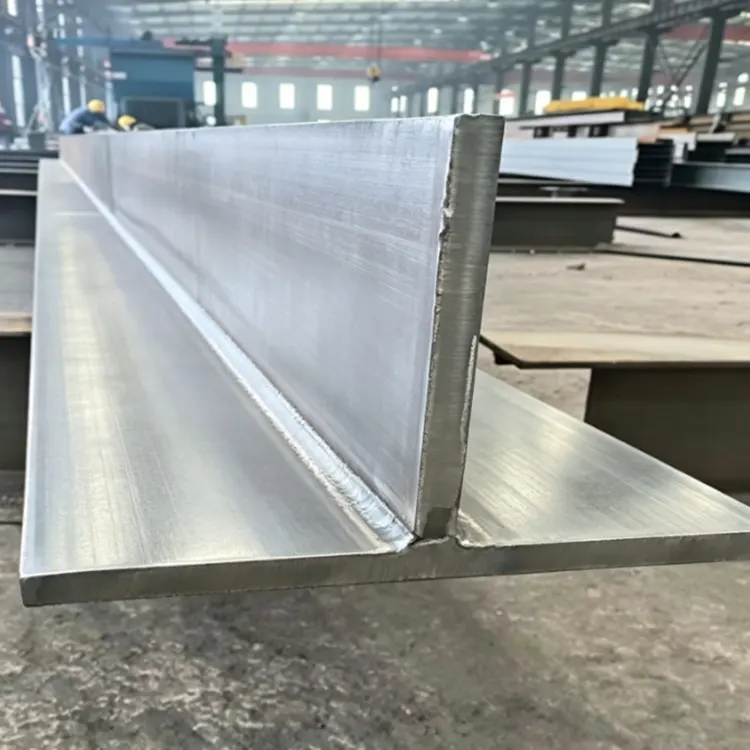

Der feuerverzinkte T-Träger der Fabrik Shixinda ist ein Kohlenstoffstahlprofil mit T-förmigem Querschnitt. Es wird in einem von drei Verfahren hergestellt – Warmwalzen, H-Profil-Stahlspalten oder Schweißen von Stahlplatten –, um das T-förmige Basisprofil zu bilden, gefolgt von einem Verzinkungsprozess (entweder Feuerverzinkung oder Elektroverzinkung), um die gesamte Oberfläche des Stahls zum Korrosionsschutz mit einer Zinkschicht zu überziehen; Dieses Produkt wird zusammenfassend als verzinkter T-Profilstahl bezeichnet.
Das Querschnittsdesign sorgt für eine rationelle Lastverteilung, reduziert den Stahlverbrauch und senkt die Kosten; Die T-förmige Struktur verfügt über einen integrierten Umformprozess für Steg und Flansche, der im Vergleich zu Winkelstählen mit gleichem Gewicht eine höhere Biegefestigkeit und Tragfähigkeit bietet, bei gleichen Belastungsbedingungen weniger Material erfordert und die Gesamtkosten der Stahlkonstruktion effektiv senkt.
Es stehen drei Formverfahren zur Verfügung, die eine umfassende Eignung für alle Anwendungsszenarien bieten: Warmgewalzte T-Träger zeichnen sich durch eine hohe Präzision aus und eignen sich ideal für Photovoltaikkomponenten; Geteilte T-Träger bieten große Spezifikationen und eine hohe Festigkeit, wodurch sie für die wichtigsten Werksträger geeignet sind. Geschweißte T-Träger unterstützen nicht standardmäßige Anpassungen und können sowohl für kleine als auch für große Projekte angepasst werden.
Hohe Ebenheit der Oberfläche und einfache Montage; regelmäßige Querschnitte ohne Verdrehung oder Verformung; erleichtert das Stanzen, Schneiden, Schraubverbindungen und die Installation vor Ort und reduziert so die erforderlichen Nivellierarbeiten während der Bauphase.
Die Feuerverzinkung bietet umfassenden Korrosionsschutz und sorgt für eine lange Lebensdauer. Das Hochtemperatur-Zinktauchverfahren beschichtet sowohl die Innen- als auch die Außenflächen sowie alle Kanten und Lücken des Stahls und bildet eine schützende Zinkschicht, die vor Feuchtigkeit, Regenwasser und Salz-/Laugeneinwirkung schützt; Diese Behandlung eignet sich für Außen-, Küsten- oder Industriestandorte, an denen Korrosion auftreten kann. Sie bietet eine Lebensdauer von über 15 Jahren und eliminiert gleichzeitig die mit der Rostentfernung und Lackierung verbundenen Wartungskosten.
Die Zinkbeschichtung weist eine starke Haftung auf und ist sehr stoßfest, wodurch ein Abblättern oder Ablösen verhindert wird; Die metallurgische Verbindung zwischen der Zinkbeschichtung und dem Stahl sorgt dafür, dass sich diese auch bei Transport- oder Montageeinwirkungen nicht ablöst oder reißt. Im Vergleich zu spritzlackierten Oberflächen oder kaltverzinkten Beschichtungen weist diese Lösung eine deutlich höhere Haltbarkeit auf.
Mechanische Belastbarkeit: Das T-Profil-Design bietet einen stabilen Widerstand gegen Biegung, Scherung und Druck und dient als Primär- und Sekundärkiel, Stütze und tragende Komponente; Im Vergleich zu Winkelstahl oder Profilstahl benötigt es weniger Material und hat ein geringeres Eigengewicht, wodurch es für verschiedene Anwendungen zur Unterstützung von Stahlkonstruktionen bei leichten, mittleren und schweren Lasten geeignet ist und als tragendes Gerüst für Gebäude, Photovoltaikanlagen und Geräte fungiert.
Langfristige Korrosionsschutzfunktion: Die feuerverzinkte Beschichtung umhüllt die Innen- und Außenflächen des Profils vollständig und blockiert effektiv Feuchtigkeit, Regenwasser, Salz-/Laugeneinwirkung sowie feuchte Luft und bietet so einen langfristigen Rostschutz für Außenanwendungen; Diese Lösung macht eine Rostentfernung oder Lackierung vor Ort überflüssig, wodurch die nachfolgenden Wartungsverfahren für den Korrosionsschutz rationalisiert werden und sie für korrosive Umgebungen wie Freiluftbereiche, Küstenregionen und Chemiefabrikstandorte geeignet ist.
Bequeme Montage- und Umformmöglichkeiten: Die Profile verfügen über standardisierte Abmessungen und unterstützen das Schneiden, Stanzen, Biegen, Schweißen und Vorfertigen; Sie sind für standardisierte Schraubverbindungen und Montage vor Ort konzipiert, wodurch der Bauzyklus verkürzt und eine nahtlose Integration zwischen werkseitig vorgefertigten Komponenten und eine schnelle Installation vor Ort ermöglicht wird.
Photovoltaik-Bereich: Korrosionsbeständiger Tragrahmen – speziell entwickelt für die primäre und sekundäre Unterstützung von Photovoltaik-Modulen; Bietet 20 Jahre lang anhaltenden Rostschutz in Außenumgebungen, während sein leichtes Design das Gesamtgewicht des Trägersystems reduziert.
Bausektor: Vorhangfassade / werkseitig korrosionsbeständiger tragender Rahmen; dienen als Außenwandrahmen, Dachpfetten und tragende Balken für Geräteplattformen; Geeignet für Außenkonstruktionen, die keiner Beschichtung bedürfen.
Sektor der kommunalen Energieinfrastruktur: Korrosionsbeständige feste Außenstützen für Rohrkorridore, Leitplanken und Basisstützen für Energiegeräte; für den langfristigen Einsatz im Freien konzipiert, ohne zu rosten;
Hochleistungsstahlkonstruktionen: hochbelastbare korrosionsbeständige Sekundärträgerkomponenten mit großformatigen Segmentabschnitten oder geschweißten verzinkten T-Profilen; Geeignet für korrosionsbeständige Strukturanwendungen mit hoher Belastung in Fabrikgebäuden und Stützmauern.
|
Spezifikationskategorie |
Technische Spezifikationen |
Anwendungsfallbeschreibung |
|
Materialtyp |
Kohlenstoffstahlsubstrate: Q235B, Q355B, Q420B; Korrosionsbeständige Spezialmaterialien: Edelstahl 304/316, niedriglegierter witterungsbeständiger Stahl |
Q235B/Q355B/Q420B: geeignet für Industriewerkstätten, den Bau von Stahlkonstruktionen und allgemeine tragende Stützen (unter Verwendung von verzinktem T-Profilstahl als Hauptsubstrat); Edelstahl 304/316: geeignet für stark korrosive Außenumgebungen und chemische Verarbeitungsanlagen; Niedriglegierter witterungsbeständiger Stahl: geeignet für Freiland-Landschaftsbauprojekte und freiliegende Komponenten von Brücken. |
|
Abmessungen |
Anmerkungsregeln für Abschnitte: Höhe H×Stegbreite B×Stegdicke t₁ ×Flanschdicke t₂; Standard-Abschnittsbereich: H 25 mm–H 400 mm, B 25 mm–B 300 mm; Wandstärkenbereich: Steg 3 mm–20 mm, Flansch 4 mm–25 mm; Standardlängen: 6 m/9 m/12 m (kundenspezifische, nicht standardmäßige Längen verfügbar). |
Kleine Spezifikationen (H≤100 mm) eignen sich für Photovoltaik-Montagesysteme, Präzisionsmechanikkomponenten, Aufzugsführungsschienen und kleine eingebettete Teile; Mittlere Spezifikationen (H: 100–200 mm) eignen sich für Vorhangfassadenrahmen, Photovoltaik-Montagesysteme und Nebenträger aus Stahlkonstruktionen; Große Ausführungen (H≥200 mm) eignen sich für Hauptträger in Industrieanlagen, Brückenbauteile und Schwerlastplattformen. |
|
Maßhaltigkeit |
Abschnittshöhen-/Flügelspannweitentoleranz≤ ±2,0 mm; Stegdicken-/Flanschdickentoleranz: ±0,5–1,0 mm; Geradheitsabweichung: ≤1,5 mm/m; Flanschsenkrechtheit: ≤B/100; Abweichung der Endschnittneigung: ≤3 mm |
Geeignet für das Spleißen von Stahlkonstruktionen vor Ort, verschraubte Durchgangslochverbindungen und Schweißmontagen; anwendbar auf konventionelle Anwendungen wie Gebäudestrukturen, Brücken und Photovoltaik-Montagesysteme; Hochpräzise kundenspezifische Versionen sind auch mit dem Schienenverkehr und präzisionsmechanischen Gleitschienenanwendungen kompatibel. |
|
mechanische Eigenschaft |
Q235B: Streckgrenze ≥ 235 MPa, Zugfestigkeit 375–500 MPa, Dehnung ≥ 25 %; Q355B: Streckgrenze ≥ 355 MPa, Zugfestigkeit 470–630 MPa, Dehnung ≥ 21 %; Q420B: Streckgrenze ≥ 420 MPa, Zugfestigkeit 500–680 MPa, Dehnung ≥ 18 %; Edelstahl 304: Streckgrenze ≥ 205 MPa, Zugfestigkeit ≥ 520 MPa, Dehnung ≥ 40 %. |
Höhere Festigkeit ermöglicht eine bessere Kompatibilität mit großspannigen, hochbelastbaren Stahlkonstruktionen und erleichtert so eine Leichtbaukonstruktion; niedriglegierter hochfester Stahl eignet sich für wichtige tragende Komponenten wie Hauptträger in Industrieanlagen und Brücken; während gewöhnlicher Kohlenstoffstahl für sekundäre tragende Komponenten wie herkömmliche Stützen und Vorhangfassaden geeignet ist. |
|
Oberflächenbehandlungsprozess |
Hauptprodukt: Feuerverzinkung; Zinkbeschichtungsdicke ≥ 85 μm; Unterstützende Prozesse: Warmwalzen schwarzer Knüppel, Kugelstrahlen zur Rostentfernung, Kaltverzinkung, epoxidreiche Zinkspritzbeschichtung, Fluorkohlenstoff-Sprühbeschichtung und Beizen mit Passivierung. |
Die Feuerverzinkung eignet sich für Umgebungen mit hoher Luftfeuchtigkeit im Freien und im Freien, z. B. für Photovoltaik-Montagesysteme und kommunale Ingenieurprojekte. Eine epoxidreiche Zinkbeschichtung oder Fluorkohlenstoffspritzung eignet sich für den Bau von Vorhangfassaden und dekorativen Stahlkonstruktionen. Die Rostentfernung durch Kugelstrahlen eignet sich für geschweißte Bauteile im Innenbereich und die anschließende Vorbehandlung durch Farbspritzen. Das Beizen und Passivieren von Edelstahl eignet sich für stark korrosive chemische Umgebungen und Küstengebiete. |
|
Handhabungseigenschaften |
1. Kaltbiegeleistung: Der Kaltbiegetest bei 180° Raumtemperatur zeigt keine Risse; 2. Schweißleistung (Q235/Q355): Keine Risse oder Delaminierung; geeignet zum Lichtbogenschweißen, Unterpulverschweißen oder Schutzgasschweißen; Verbindungsfestigkeit ≥ 90 % der Grundmaterialfestigkeit; keine abschreckungsbedingte Versprödung; 3. Stanzen und Bohren: CNC-Bearbeitung; Lochdurchmessergenauigkeit ±0,2 mm; keine Kantenabsplitterungen oder Risse; 4. Schneidleistung: Brennschneiden, Plasmaschneiden oder Sägen; Schnittkanten sind flach, gratfrei und weisen keine Verformung auf; 5. Biegeleistung: Kaltbiegeumformung; Biegeradius ≥ 2-fache Wandstärke; kein Knacken. |
Kaltbiegen eignet sich für leichte Stahlvillen und dekorative Komponenten; Das Schweißen eignet sich für Hauptträger in Industrieanlagen und für hochbelastbare Stahlrahmen. Das Stanzen eignet sich für Schraubverbindungen in Photovoltaik-Montagesystemen und Vorhangfassadenbindern. Präzisionsschneiden eignet sich für mechanisches Zubehör und eingebettete Teile; Das Biegen eignet sich für unregelmäßig geformte Stahlkonstruktionen und dekorative Formteile. |
|
operative Norm |
Nationale nationale Kernnormen: GB/T 11263-2017 „Warmgewalzte H-Träger und geteilte T-Träger“; unterstützende Materialstandards: GB/T 700-2006, GB/T 1591-2018; Verzinkungs- und Korrosionsschutzstandard: GB/T 13912-2020; technischer Abnahmestandard: GB/T 50205-2020; optionale internationale Standards für den Export: EN 10025 (europäischer Standard), JIS G3101 (japanischer Standard). |
Bei Wohnbau-, Stahlkonstruktions- und Photovoltaikprojekten muss die nationale Norm GB/T 11263-2017 strikt eingehalten werden; Bei exportorientierten Projekten mit Auslandsbezug sind je nach Bedarf europäische oder japanische Standards umzusetzen; Für Spezialbranchen wie Brückenbau und Chemieingenieurwesen ist zudem die Einhaltung branchenspezifischer Abnahmenormen zwingend erforderlich. |
ShixinDa hat seinen Sitz in der Jinghai Steel Industry Base in Tianjin und ist auf ein umfassendes Sortiment an verzinkten T-Profil-Stahlprodukten spezialisiert. Das Unternehmen integriert Rohstoffbeschaffung, Verarbeitung, Feuerverzinkung und internationale Exportdienstleistungen in einem einheitlichen Betrieb und verfügt über herausragende umfassende Wettbewerbsvorteile. Die für unsere Produkte verwendeten Grundmaterialien sind konforme Stähle wie Q235B, Q355B und Q420B, deren mechanische Eigenschaften den nationalen Standards entsprechen. Unsere Produktspezifikationen decken alle Größen von H25 mm bis 400 mm ab und bieten Standardlängen von 6 m, 9 m und 12 m sowie nicht standardmäßige Anpassungsoptionen. Maßtoleranzen werden streng kontrolliert, während Geradheit und Querschnittsgenauigkeit den hochpräzisen Montageanforderungen für Photovoltaikanlagen, Industrieanlagen und Vorhangfassaden entsprechen.
Die Oberfläche wird mit einem Standard-Feuerverzinkungsverfahren gleichmäßig behandelt und weist eine Zinkschichtdicke von ≥85 μm auf. An Kanten und Ecken bleiben keine Bereiche unbehandelt. Die metallurgisch gebundene galvanische Beschichtung bietet eine hervorragende Schlagfestigkeit und Beständigkeit gegen Salz- und Alkalikorrosion und gewährleistet so eine langfristige wartungsfreie Leistung bei Außenanwendungen und die Eignung für korrosive Umgebungen wie Küsten- und Freiluft-Photovoltaikanlagen. Das Produkt umfasst außerdem integrierte Tiefbearbeitungsfunktionen, einschließlich CNC-Stanzen, Präzisionsschneiden, Biegen und Schweißen sowie Kaltumformen; Seine Schweißeigenschaften sind stabil und eignen sich daher ideal für die Schraubmontage und den Bau schwerer Stahlkonstruktionen.
Unsere Produkte entsprechen strikt den nationalen Standards wie GB/T 11263 und GB/T 13912; Wir können Materialzertifikate, Verzinkungstestberichte und SGS-Zertifizierungsberichte bereitstellen. Bei Exportaufträgen unterstützen wir die Lieferung nach europäischen und japanischen Standards, sodass unsere Produkte für den Export von Photovoltaik-Montagesystemen nach Zentralasien und Überseemärkten geeignet sind. Durch die Nutzung unserer Lagervorteile vor Ort sorgen wir für eine ausreichende Lagerverfügbarkeit, bieten einen kurzen FOB-Versandzyklus im Hafen von Tianjin und bieten flexible Mindestbestellmengen. Im Vergleich zu herkömmlichen Profilen bietet der verzinkte T-Profilstahl von ShixinDa eine rationellere Tragfähigkeit und ein leichteres Design, macht Rostentfernungs- und Lackierprozesse vor Ort überflüssig und reduziert die Gesamtprojektkosten erheblich – was ihn zu einer idealen kosteneffektiven Wahl für Photovoltaikprojekte, kommunale Infrastrukturprojekte und Stahlkonstruktionswerkstätten macht.
