Diese Solar-Montagehalterung, die direkt von der Shixinda-Fabrik verkauft wird, ist modular vorgefertigt und mit vollständigen Schrauben vor Ort montiert. Es sind keine Schweißarbeiten vor Ort erforderlich, was die Bauzeit deutlich verkürzt. Der Neigungswinkel kann von 5° bis 45° eingestellt werden, kompatibel mit großformatigen Bauteilen wie 182/210. Es kann mit spiralförmigen Bodenankern, Dachbefestigungen und Gegengewichtsbasen für verschiedene Fundamente kombiniert und an komplexe Gelände wie Berge, farbige Stahldächer und Fischteiche angepasst werden. Im Vergleich zu herkömmlichen Halterungen reduziert das Belüftungs- und Wärmeableitungsdesign die Komponentenverschlechterung und das Tracking-Modell kann die Stromerzeugung um 15–30 % steigern.
Als Lieferant von Stahllieferanten kontrolliert Shixinda die Profilspezifikationen unabhängig. C-förmiger Stahl, Vierkantrohre und ein kompletter Satz Zubehör aus Edelstahl 304 werden im eigenen Haus hergestellt und verkauft, wodurch Kostenleistung und Liefergeschwindigkeit in Einklang gebracht werden. Es unterstützt kundenspezifische Bestellungen für große Exportaufträge und der Stahl kann recycelt werden, um den Anforderungen von CO2-freien Photovoltaikprojekten gerecht zu werden. Es bietet stabile und zuverlässige Komplettlösungen für in- und ausländische Photovoltaikkraftwerke.
Die Solar-Montagehalterung ist ein spezielles Komponentensystem aus Stahlkonstruktion und Aluminiumlegierung, das zum Befestigen, Stützen und Tragen von Photovoltaik-Solarmodulen verwendet wird. Es ist mit Verbindungsteilen, Sockeln und Einstellzubehör ausgestattet und wird auf dem Boden, dem Dach, einem Autounterstand, einer Wasseroberfläche usw. installiert. Es ist ein zentrales Hilfsmaterial für Photovoltaik-Kraftwerke, das die Photovoltaikmodule in der optimalen Neigung und Ausrichtung stabilisiert, um ihre Stabilität zu gewährleisten, und ist in feste Typen, Tracking-Typen, schwimmende Typen und Dachstütztypen unterteilt.
Tragfähigkeit und Befestigung: Aufnahme des Gewichts der Photovoltaikmodule, des Winddrucks, des Schneedrucks und seismischer Belastungen, um ein Umkippen oder Herunterfallen der Komponenten zu verhindern;
Winkeloptimierung: Anpassung der Neigung und Ausrichtung der Photovoltaikmodule, um den Empfang der Sonneneinstrahlung zu maximieren und die Gesamtstromerzeugung zu verbessern;
Schutz und Schutz: Isolierung der Photovoltaikmodule vom Boden/Dach, Bereitstellung von Belüftung und Wärmeableitung, Reduzierung von Wasser- und Schneeansammlungen sowie Verzögerung der Komponentenalterung;
Standardisierung und Kompatibilität: Einheitliche Anordnung der Komponenten, Freilassen eines Wartungsgangs, Erleichterung der Reinigung, Wartung und des Austauschs von Komponenten;

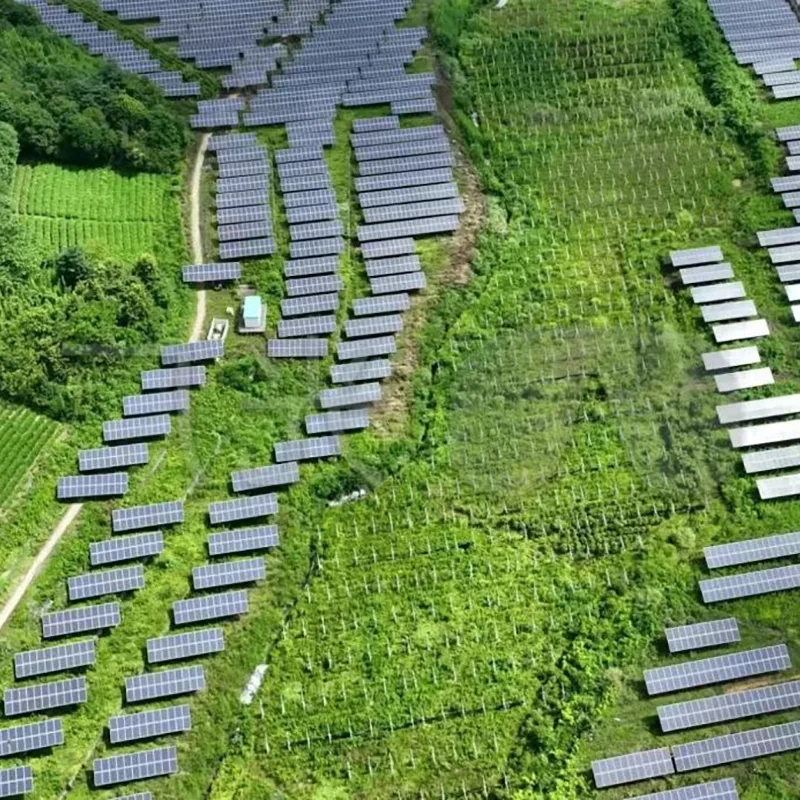

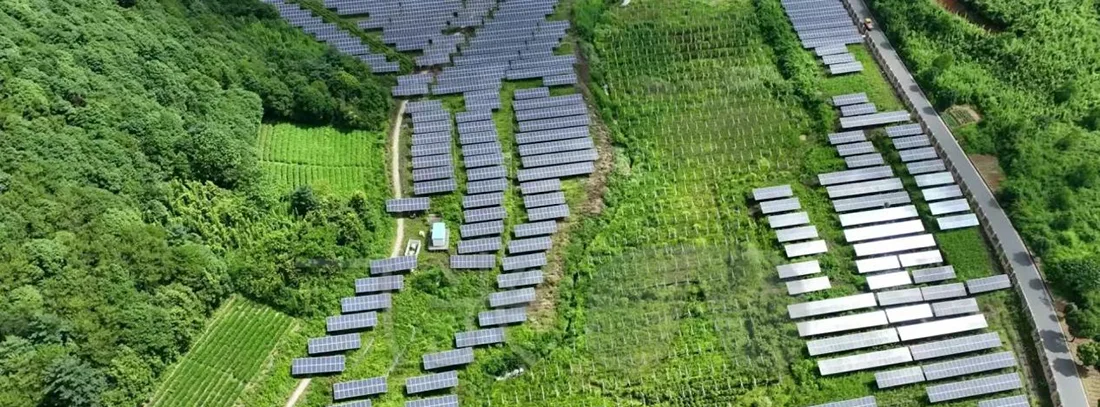

Szenenanpassungsfähigkeit: Anpassung an komplexes Gelände wie Berge, Ebenen, farbige Stahlziegeldächer, Betondächer und Fischteiche.
Verwendet hauptsächlich Feuerverzinkung / Zink-Aluminium-Magnesium-Legierung. Es weist eine hohe Korrosionsbeständigkeit auf und eignet sich für den Einsatz in Meeres-, Salz- und Alkaligebieten sowie in regenreichen Regionen. Die Korrosionsschutzlebensdauer beträgt über 25 Jahre und entspricht damit dem Lebenszyklus von Photovoltaikmodulen. Das Kraftwerk kann über die gesamte Laufzeit auf häufige Austauschvorgänge verzichten.
Präzise Neigungsgestaltung und automatische Nachführung der Tragstruktur. Im Vergleich zu flach liegenden Komponenten kann die Stromerzeugung um 10 bis 30 % gesteigert werden.
Die Stützstruktur hat eine Belüftungsfunktion, wodurch die Arbeitstemperatur der Komponenten gesenkt und temperaturbedingte Verschlechterungen minimiert werden.
Entworfen gemäß den nationalen Standards für Tragfähigkeit, Widerstandsfähigkeit gegen starken Wind, Schnee und Erdbeben. Die strukturmechanische Berechnung ist qualifiziert.
Modularer Aufbau, verstärkte Knoten, kein Schweißen vor Ort für die Montage vor Ort und hohe Gesamtsteifigkeit.

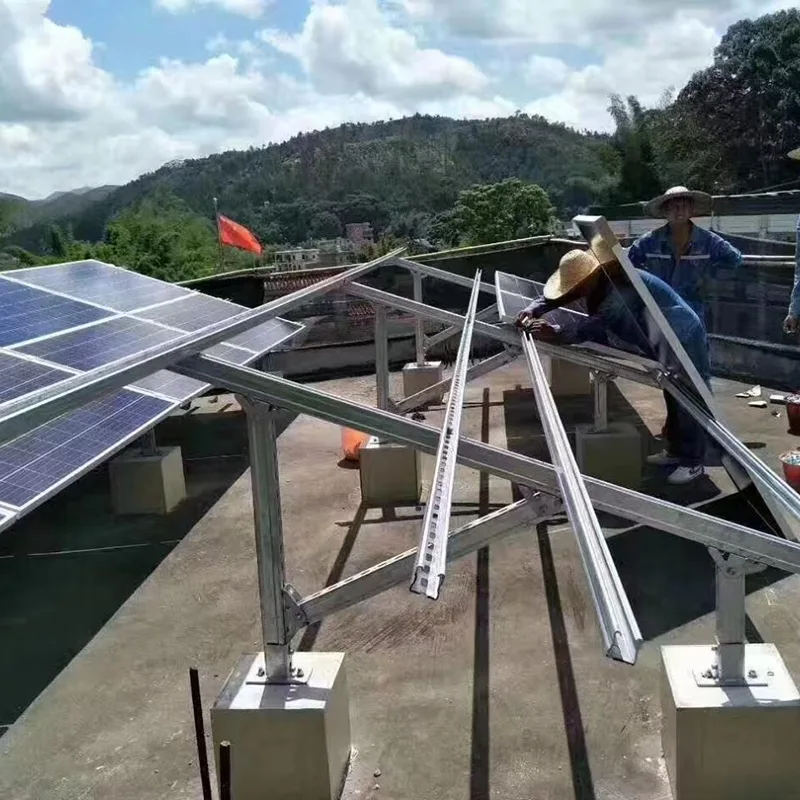

Alle vorgefertigten Modulbauteile werden vor Ort mit Schrauben zusammengebaut. Es ist kein Schweißen vor Ort erforderlich.
Das Zubehör ist universell und kompatibel mit gängigen 550W/700W/700W + großen Photovoltaikmodulen. Es ist mit Doppelglas- und Einzelglasmodulen kompatibel.
Stützen aus Aluminiumlegierung haben ein geringes Gewicht und reduzieren so die Dachlast. Stützen aus verzinktem Stahl zeichnen sich durch ein hohes Preis-Leistungs-Verhältnis und niedrige Stückkosten aus.
Die Profile sind regelmäßig, die Verpackung ist kompakt und der Verlust beim Logistiktransport ist gering, was zu geringeren Frachtkosten führt.

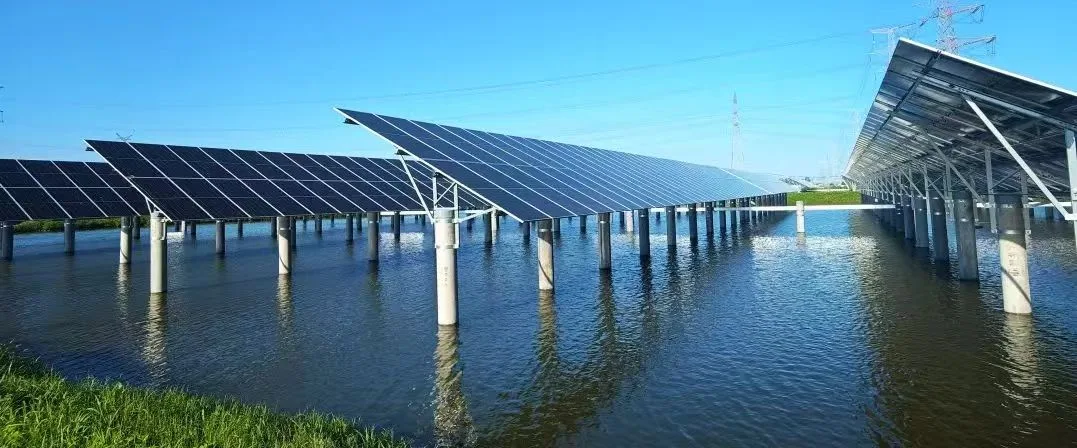

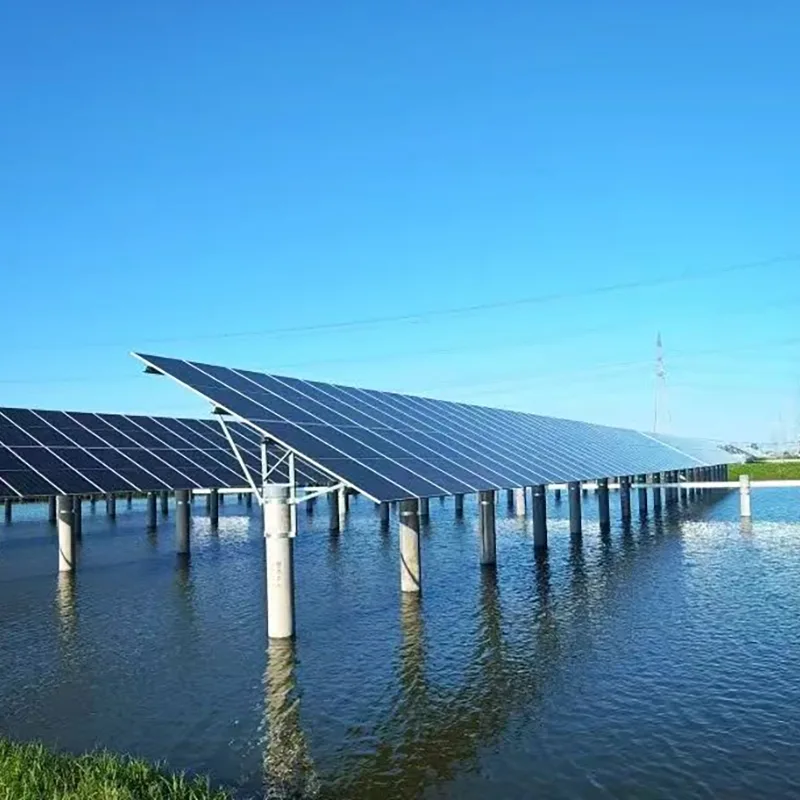

Bodenkraftwerke, farbige Stahlziegeldächer, Betondächer, Photovoltaik-Autounterstände, Integration von Fischerei-Photovoltaik und Berg-Photovoltaik können individuell angepasst werden.
Es lässt sich in der Neigung verstellen, doppelreihig oder einreihig anordnen und an Gelände mit Höhenunterschieden anpassen.
Stahl und Aluminiumlegierungen sind zu 100 % recycelbar, es entsteht kein Bauschutt. Die Zink-Aluminium-Magnesium-Beschichtung weist keine Schwermetallbelastung auf und erfüllt die Anforderungen von CO2-freien Photovoltaikprojekten.
| Kategorie | Parameter | Kernspezifikationsstandard | Anwendung / Hinweise |

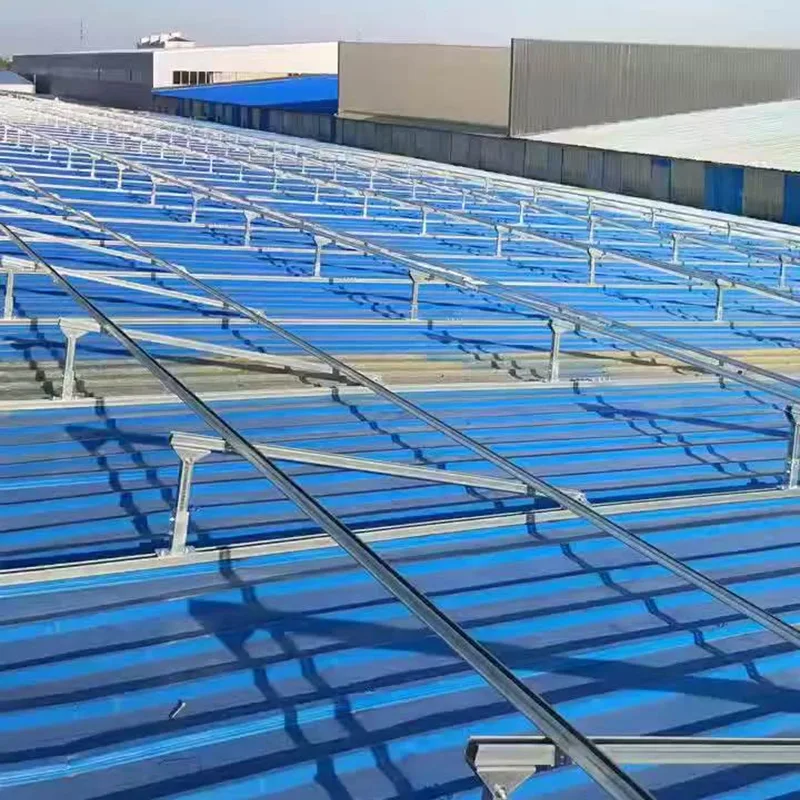

| Material und Korrosionsschutz | Halterung aus feuerverzinktem Kohlenstoffstahl | Grundmaterial: Q235B/Q355B niedriglegierter hochfester Stahl; Beschichtungsdicke ≥85μm; Salzsprühtest 500h ohne Rotrost | Freiflächen- und Berg-PV-Anlagen; kostengünstige erste Wahl; Geeignet für die meisten Regionen im ganzen Land |

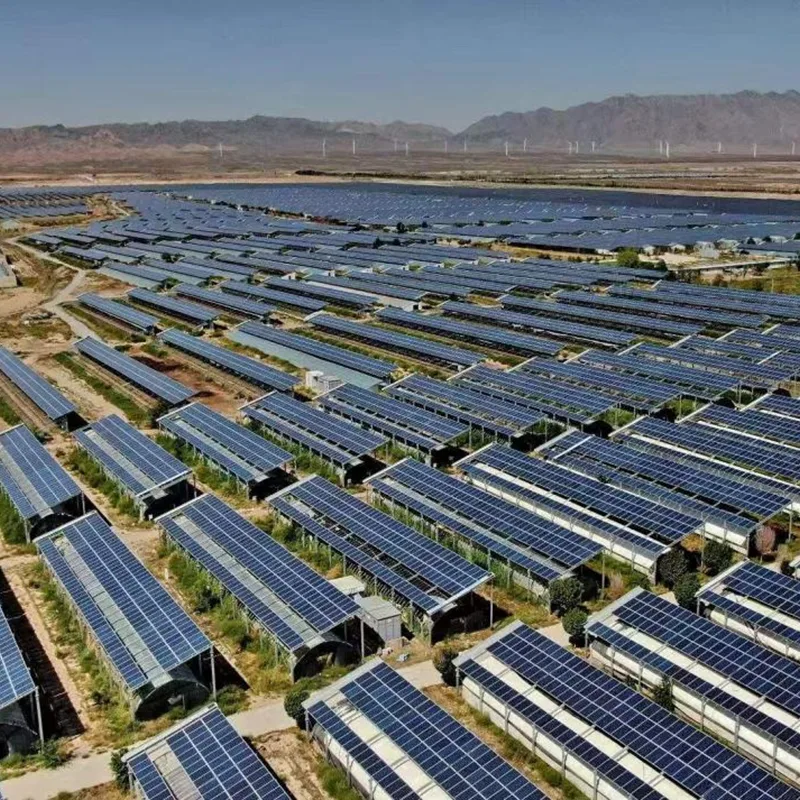

| Halterung aus Zink-Aluminium-Magnesium-legiertem Stahl | Grundmaterial: Q235B/Q355B; Schichtdicke der Zn-Al-Mg-Legierung ≥65 μm; Salzsprühtest 1500h ohne Rotrost | Küsten-, Salz-Alkali- und Industriegebiete mit Umgebungen mit hoher Korrosion; Die Korrosionsbeständigkeit übertrifft die herkömmliche Feuerverzinkung bei weitem | |
| Halterung aus 6063-T5-Aluminiumlegierung | Zugfestigkeit ≥160 MPa; eloxierte/passivierte Behandlung; Salzsprühtest 1000h ohne Korrosion | Farbbeschichtete Stahldächer, C&I-/Wohndächer; Leicht, beschädigt die Dachabdichtungsschicht nicht | |
| Strukturelle Sicherheitslast | Windlast | 0,5–1,0 kN/m², anpassbar für Taifune der Stufe 12 und höher | Deckt die meisten Regionen im ganzen Land ab; Profile können für Küsten-/starkwindgebiete verdickt werden |
| Schneelast | 0,3–1,2 kN/m², anpassbar an die lokale 50-Jahres-Schneelast | Nördliche Gebiete mit starkem Schneefall und hochgelegene Gebiete erfordern ein verbessertes Design gemäß den örtlichen Vorschriften | |
| Erdbebenwiderstand | Seismische Befestigungsintensität 8, konform mit GB50011 | Kann in erdbebengefährdeten Gebieten auf Intensität 9 aufgerüstet werden | |
| Design-Lebensdauer | 25 Jahre | Entspricht dem gesamten Lebenszyklus von PV-Modulen und entspricht den gängigen Designstandards für PV-Anlagen | |
| Neigungswinkel und Einstellung | Feste Halterung | Einstellbare Neigung 5°–45°, optimale Erzeugungsneigung, angepasst an den örtlichen Breitengrad, 2–3 manuelle Einstellstufen | Üblich bei Freilandanlagen und Betondächern; die aktuelle Mainstream-Kategorie |
| Einachsiger Tracker | Ost-West 0°–60° automatische Sonnennachführung, Nachführgenauigkeit ±0,5° | Große flache Freilandanlagen; Die Leistung stieg im Vergleich zum Festpreis um 15–25 % | |
| Zweiachsiger Tracker | Azimut ±180° + Neigung 0°–90°, zweiachsige Einstellung, Tracking-Genauigkeit ±0,3° | Regionen mit hohen Breitengraden und hoher Einstrahlung; Die Leistung stieg im Vergleich zum Festwert um 25–35 % | |
| Dachballasthalterung | Feste Neigung 10°–15°, kompatibel mit farbbeschichteten Stehfalz- und Betondächern | C&I / Wohndächer; gleicht Entwässerungseffizienz und Erzeugungsertrag aus | |
| Kernprofilspezifikationen | Kolumnen / Beiträge | C-Kanal / H-Träger / Vierkantrohr; Hauptgrößen C80/C100/C120, 80×80/100×100 Vierkantrohre | Haupttragglieder von Freiflächenanlagen; Wandstärke je nach Ladung anpassbar |
| Haupt-/Pfettenbalken | U-Profil / Rechteckrohr / Aluminium-Strangpressprofile; Hauptgrößen 40×40/40×80/60×60 | Direkte Modulträger sorgen für Gesamtsteifigkeit und Stabilität | |
| Verbindungszubehör | Schrauben/Muttern aus Edelstahl 304, spezielle Klemmen, wasserdichte Clips; Entspricht GB/T 3098.6 | Universell in der gesamten Serie; Korrosionsschutz, Anti-Lockerung; kompatibel mit gängigen PV-Modulrahmen | |
| Erdungszubehör | Spezielle Erdungsscheiben und -schrauben | Erfüllt die Erdungsanforderungen des PV-Systems; verhindert elektrochemische Korrosion; entspricht den elektrischen Sicherheitsvorschriften | |
| Modulkompatibilität und Layout | Kompatible Modulgrößen | 182 mm/210 mm großformatige monokristalline, bifaziale und Einzelglasmodule; unterstützt Mainstream-Module mit 550 W–700 W+ | Anpassbar für Sondergrößen und spezielle Modulformate |
| Layout | Einreihiges Hochformat, zweireihiges Querformat, Hochausleger-Layouts mit großer Spannweite | Das Layout wurde je nach Gelände und Beschattung optimiert, um die installierte Kapazität zu maximieren | |
| Single-Span | Bodenhalterungen 2–6 m, Dachhalterungen 1–3 m | Einstellbar je nach Last- und Profilspezifikation, um Kosten und strukturelle Sicherheit auszugleichen | |
| Modulabstand | Berechnet pro lokalem Wintersonnenwende-Schatten, mit reserviertem O&M-Zugang | Gewährleistet keine Winterbeschattung und entspricht den Designvorschriften für PV-Anlagen | |
| Installationsfundament | Bodenfundament | Schraubanker, unabhängige Betonpfahlgründungen, Streifenfundamente | Geeignet für Berg-, Flachland- und Fischteichgelände; Schraubanker erfordern keinen Aushub und lassen sich schnell installieren |

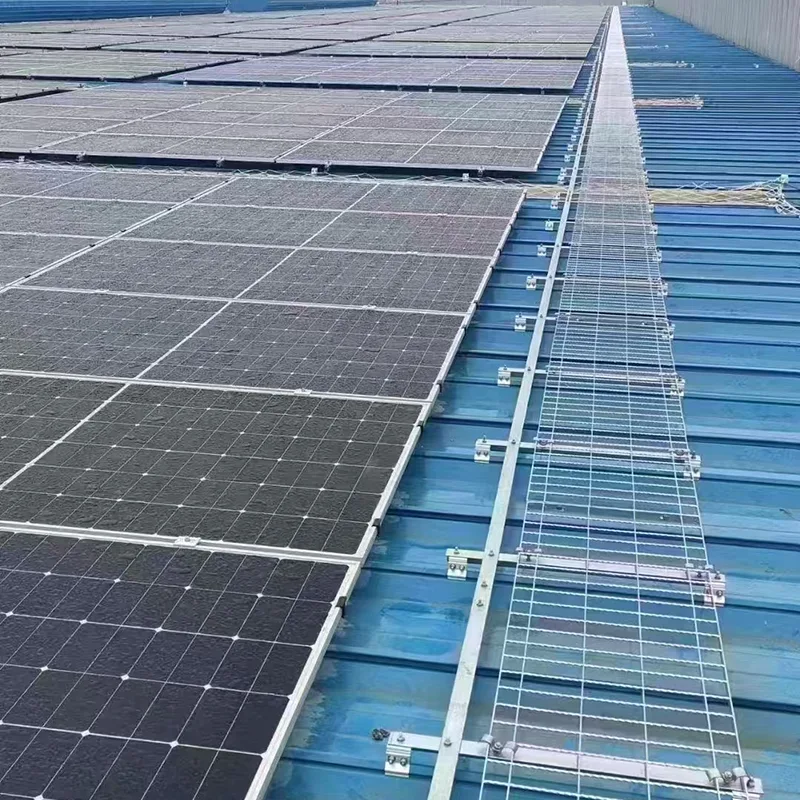

| Farbbeschichtetes Stahldachfundament | Durchdringungsfreie Installation mit speziellen Clips | Beschädigt die Dachabdichtung nicht; kompatibel mit Stehfalz-, Winkelsicken- und Wellstahlprofilen | |
| Betondachfundament | Ballastblockfundamente | Kein Nageln, keine Beschädigung der Dachkonstruktion, schnelle Montage/Demontage; Geeignet für Flachdächer und Dächer mit geringer Neigung | |
| Berg-PV-Stiftung | Verstellbare Pfahlgründungen, Felsankerfundamente | Passt sich an Berggelände mit großen Höhenunterschieden und komplexer Geologie an und reduziert so den Aushub von Erdarbeiten |
Die Shixinda Solar-Montagehalterung besteht aus dem hochfesten Material Q355B und verfügt über drei Haupttypen: Feuerverzinkung, Zink-Aluminium-Magnesium und 6063-T5-Aluminiumlegierung. Die Verzinkungsschichtdicke beträgt ≥ 85 μm. Der Salzsprühtest des Zink-Aluminium-Magnesium-Modells kann 1500 Stunden erreichen. Es verfügt über eine hervorragende Anpassungsfähigkeit in Umgebungen mit hoher Korrosion wie Küsten- und Salz-Alkali-Gebieten und verfügt über eine geplante Lebensdauer von 25 Jahren, was dem Lebenszyklus von Photovoltaikmodulen entspricht. Das Produkt hält sich strikt an die nationalen Belastungsstandards und hält starken Winden und hohen Schneelasten der Stärke 12 stand und erfüllt die seismischen Designstandards von 8 Grad. Die bauliche Sicherheitsredundanz ist ausreichend.
Das Produkt wird modular vorgefertigt und mit vollständigen Schrauben vor Ort zusammengebaut, ohne dass Schweißarbeiten vor Ort erforderlich sind, was die Bauzeit erheblich verkürzt. Der Neigungswinkel ist von 5° bis 45° einstellbar, kompatibel mit großformatigen Bauteilen wie 182/210 und kann mit spiralförmigen Erdankern, Dachbefestigungen und Gegengewichtsbasen für verschiedene Fundamente kombiniert werden. Für komplexe Gelände wie Berge, farbige Stahldächer und Fischteiche ist eine individuelle Anpassung möglich. Im Vergleich zu herkömmlichen Halterungen reduziert das Belüftungs- und Wärmeableitungsdesign die Komponentenverschlechterung und das Tracking-Modell kann die Stromerzeugung um 15–30 % steigern.
Als Lieferant von Stahllieferanten kontrolliert Shixinda die Profilspezifikationen unabhängig. C-förmiger Stahl, Vierkantrohre und ein kompletter Satz Zubehör aus Edelstahl 304 werden im eigenen Haus hergestellt und verkauft, wodurch Kostenleistung und Liefergeschwindigkeit in Einklang gebracht werden. Es unterstützt kundenspezifische Bestellungen für große Exportaufträge und der Stahl kann recycelt werden, wodurch die Anforderungen von CO2-freien Photovoltaikprojekten erfüllt werden und stabile und zuverlässige Komplettlösungen für in- und ausländische Photovoltaikkraftwerke bereitgestellt werden.
